CLJ-05尘埃粒子计数传感器 使用手册
概述
CLJ-05是一款基于激光散射原理的多通道粒子计数传感器,可准确测量包含0.3μm,、0.5μm、 1μm、3μm、5μm、10μm 行业通用的6种粒径。通过标准RS485接口和Modbus-RTU协议,将数据实时传输至各种智能终端,减少人为参与,实现无人化智能监测。在多种无尘场合,实现7*24小时全时段的连续实时监测,降低风险,减少成本。
拥有更高的测量精度和粒径分辨率,拥有更强的抵御湿度影响的能力。粒子计数传感器采用工业级激光器与感光部件,结合最新一代光散射颗粒物监测技术,精心调校的光学和气路结构,以及全新一代高频弱信号处理电路和高精度粒子识别算法,更准确的测量各种有洁净度要求的环境粒子浓度。
特点
1、数据准确:单颗粒激光散射原理,工业级激光光源。计数效率高,重复性和一致性好。
2、粒径范围:粒径范围0.3~10μm,保证计数效率同时,单台传感器覆盖六通道。
3、可靠性高:空气动力学修正, 光路和气路自检,对震动不敏感,保证系统可靠性与稳定性。
4、流量稳定:采用主动采样方式,采用恒流进气风扇,选配PID流量控制功能,可支持稳定、长时间、高负压、采样;可选气泵版,外置高性能气泵模块。
5、响应快速:秒级数据更新。
6、通讯接口:RS485和UART TTL串口两种输出;选配4G、以太网
7、全自动测量:可远程控制,无线传输,数据实时上传至物联网平台。
8、电路安全:具有ESD、过压、过流、反接保护,确保电路的稳定性及可靠性。
9、安装便捷:安装结构简单,通用性高。
10、安全友好:低压供电,无电击;无放射源,无光污染。
11、采样流量:标准2.83L/min,气泵/风扇两种采样方式可选。
12、数据单位:个/2.83L 【屏幕显示数据单位:个/28.3L】
适用范围
医药行业 电子行业 食品加工行业 精加工洁净室等。
工作原理
采用单颗粒激光散射原理,通过精确的光学设计和根据流体力学原理设计的气路,使采样空气中的颗粒大概率依次穿过光束,产生微弱的散射光;通过精确的光学信号收集装置,将散射光收集,并投射到高灵敏,高带宽的光电探测器上。通过识别和分析每个颗粒的散射脉冲,得到每个颗粒对应的信号强度;通过校准程序,得到每个颗粒的粒径大小;经换算和空气动力学校准,得到粒子数量。
技术指标
序号 | 项目 | 参数 | 备注 |
1 | 测量输出 | 0.3~10μm共6通道粒子数 | 0.3μm、0.5μm、1μm、3μm、5μm、10μm |
2 | 量程 | 4,000,000 个 /ft3 | 符合损失10%时 |
3 | 输入电压 | DC12V [9~25VDC] | 推荐供电电源不低于12V 2A |
4 | 额定功率 | 3.5W | |
5 | 休眠功率 | 0.6W | |
6 | 工作温度范围 | -20-60℃ | |
7 | 湿度范围 | 0-99%RH | |
8 | 工作大气压力 | 86KPa~110KPa | |
9 | 响应时间 | 1S | |
10 | 通讯接口 | RS-485 + UART TTL | 可定制 |
11 | 通讯协议 | Modbus-RTU | 可定制 |
12 | 计数效率 | 0.3μm/50% >0.45μm/100% (根据ISO21501) | @25℃,50%RH |
13 | 相对误差 | ±15% | @25℃,50%RH |
14 | 产品尺寸 | 173*104*63 | 不含等动力采样头 |
15 | 软管尺寸 | 内径:φ5mm 外径:φ8mm | |
16 | 寿命 | 3年 | 40℃以下 |

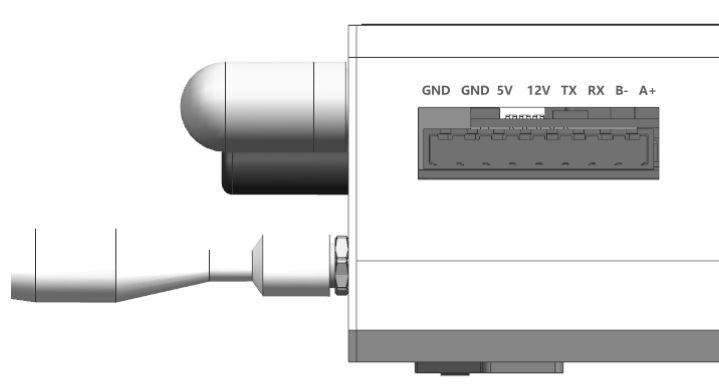

接口说明
管脚 | 名称 | 备注 |
1 | A+ | 485通讯的A+, 485标准电平 |
2 | B- | 485通讯的B-, 485标准电平 |
3 | Rx | TTL串口接收 RX, 电平 5VDC |
4 | Tx | TTL串口发送 TX, 电平 5VDC |
5 | 12V | DC 12V工作电压(输入范围9-25VDC) |
6 | 5V | DC 5V电源(只用于传感器参数设定) |
7 | GND | 设备地 |
8 | GND | 设备地 |
安装方式

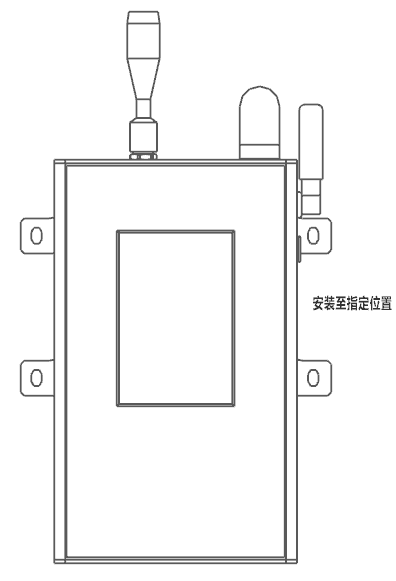

一般的大气环境下,设备的安装方式,如下图所示:
设备及配件详单
序号 | 名称 | 数量 | 备注 |
1 | 主机 | 1 | |
2 | 等动力采样头 | 1 | |
3 | 专用8P端子 | 1 | |
4 | 电源适配器 | 1 | 选配 |
5 | 安装支架 | 2 | |
6 | 数据线 | 1 | 仅购买样机提供 |
7 | TTL转USB模块 | 1 | 仅购买样机提供 |
传感器modbus快速使用协议
传感器通信参数部分:
通信协议: Modbus RTU协议
通信数据格式: 8,N,1(1个起始位,8个数据位,无奇偶校验,1个停止位)
波特率选择: 115200bps
Modbus协议地址: 默认0x01
传感器响应时间:<300ms
查询间隔时间:1秒,建议查询频率最高为1秒1次
安装使用指南......
上位机使用手册......
使用情况不同,更多详细介绍,请联系我们。
