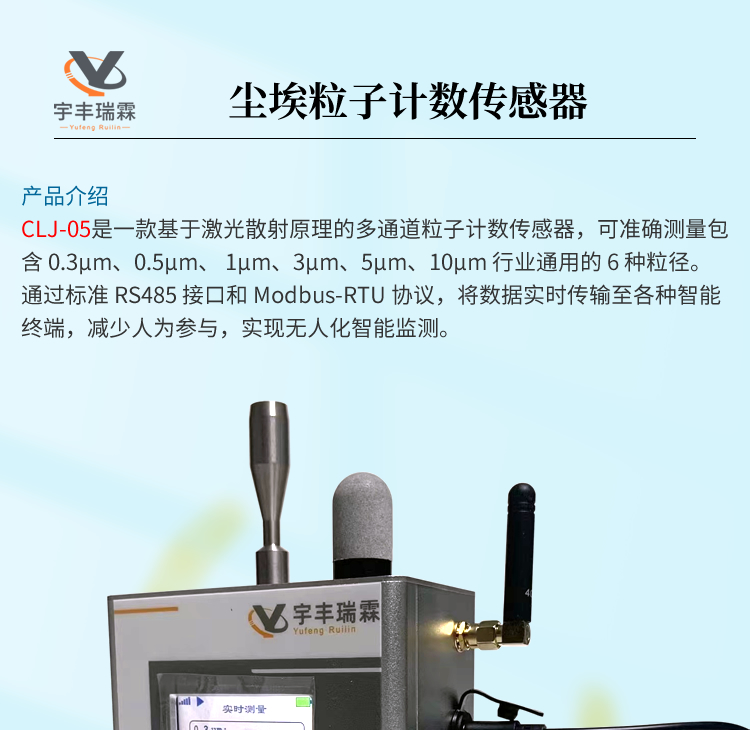

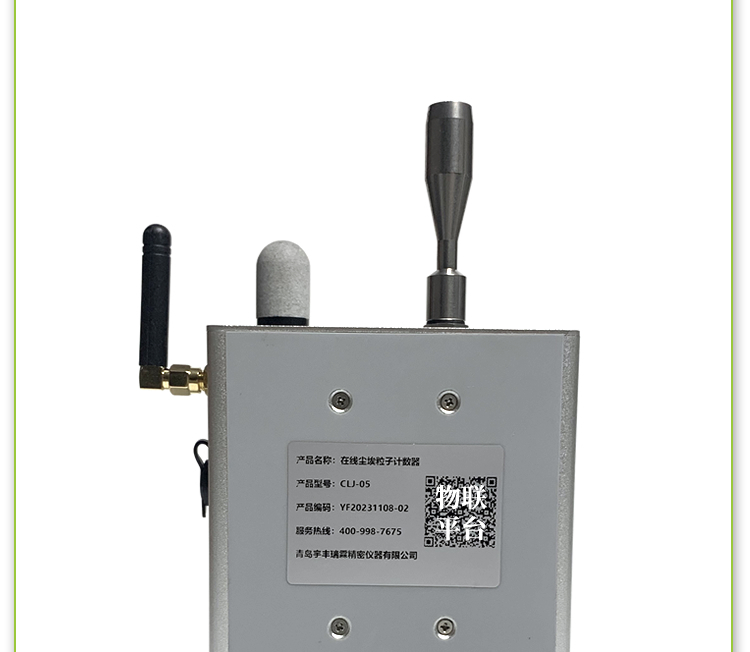

一、产品介绍
CLJ-05是一款基于激光散射原理的多通道粒子计数传感器,可准确测量包含 0.3μm、0.5μm、 1μm、3μm、5μm、10μm 行业通用的 6 种粒径。通过标准RS485 接口和 Modbus-RTU 协议,将数据实时传输至各种智能终端,减少人为参与,实现无人化智能监测。在多种无尘场合,可实现 7*24 小时实时监测,降低风险,减少成本。
广泛应用于医药卫生、生物制品、航空航天、电子半导体、食品加工、光学、化学、食品加工、精加工洁净室等行业。
二、工作原理
采用单颗粒激光散射原理,通过精确的光学设计和根据流体力学原理设计的气路,使采样空气中的颗粒大概率依次穿过光束,产生微弱的散射光;通过精确的光学信号收集装置,将散射光收集,并投射到高灵敏,高带宽的光电探测器上。通过识别和分析每个颗粒的散射脉冲,得到每个颗粒对应的信号强度;通过校准程序,得到每个颗粒的粒径大小;经换算和空气动力学校准,得到粒子数量。
三、产品参数
项目 | 参数 | 备注 |
测量输出 | 6通道粒子数 | 0.3μm、0.5μm、1μm、3μm、5μm、10μm |
量程 | 4,000,000 个 /ft3 | 符合损失10%时 |
输入电压 | DC12V [9~25VDC] | 推荐供电电源不低于12V 2A |
额定功率 | 3.5W | |
休眠功率 | 0.6W | |
工作温度范围 | -20~60℃ | |
工作湿度范围 | 0-99%RH | |
工作大气压力 | 86KPa~110KPa | |
响应时间 | 1S | |
通讯接口 | RS-485 + UART TTL | 可定制 |
通讯协议 | Modbus-RTU | 可定制 |
计数效率 | 0.3μm/50% >0.45μm/100% (根据ISO21501) | @25℃,50%RH |
相对误差 | ±15% | @25℃,50%RH |
产品尺寸 | 173*104*63(mm) | 不含等动力采样头 |
软管尺寸 | 内径:φ5mm;外径:φ8mm | |
寿命 | 3年 | 40℃以下 |

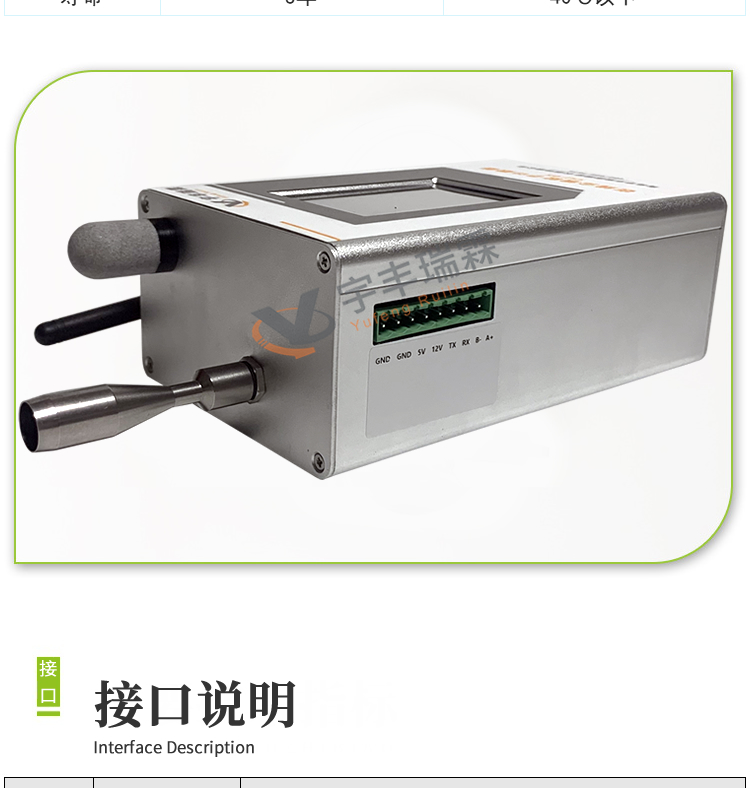

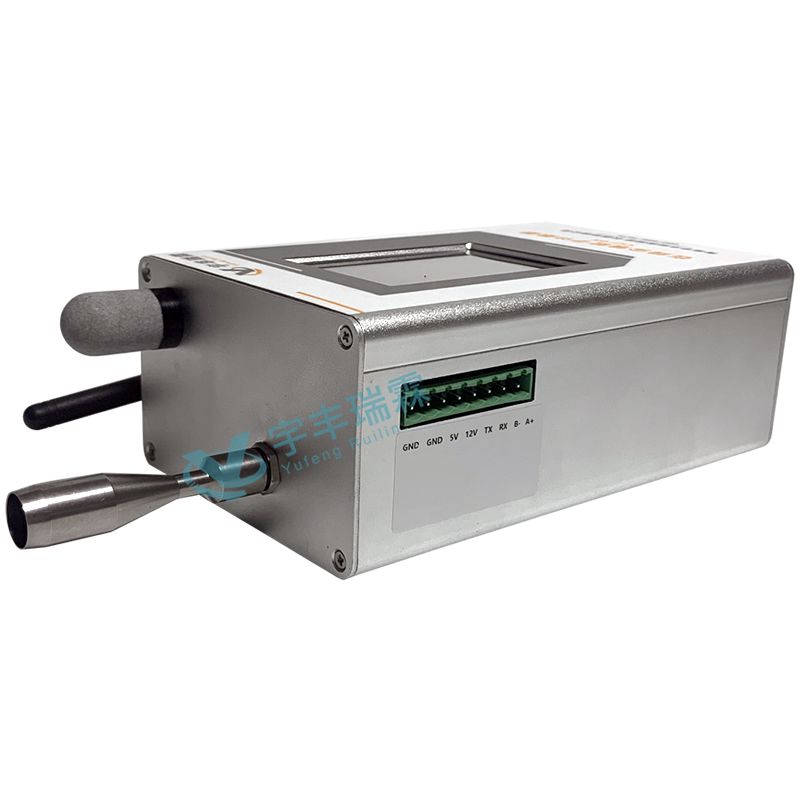

四、接口说明
管脚 | 名称 | 备注 |
1 | A+ | 485通讯的A+, 485标准电平 |
2 | B- | 485通讯的B-, 485标准电平 |
3 | Rx | TTL串口接收 RX, 电平 5VDC |
4 | Tx | TTL串口发送 TX, 电平 5VDC |
5 | 12V | DC 12V工作电压(输入范围9-25VDC) |
6 | 5V | DC 5V电源(只用于传感器参数设定) |
7 | GND | 设备地 |
8 | GND | 设备地 |

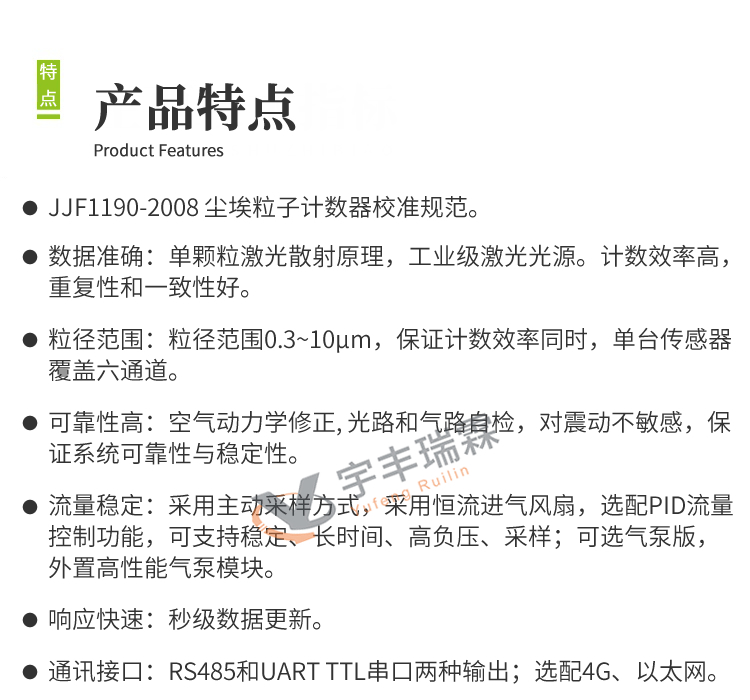

五、产品特点
1、JJF1190-2008 尘埃粒子计数器校准规范。
2、数据准确:单颗粒激光散射原理,工业级激光光源。计数效率高,重复性和一致性好。
3、粒径范围:粒径范围0.3~10μm,保证计数效率同时,单台传感器覆盖六通道。
4、可靠性高:空气动力学修正, 光路和气路自检,对震动不敏感,保证系统可靠性与稳定性。
5、流量稳定:采用主动采样方式,采用恒流进气风扇,选配PID流量控制功能,可支持稳定、长时间、高负压、采样;可选气泵版,外置高性能气泵模块。
6、响应快速:秒级数据更新。
7、通讯接口:RS485和UART TTL串口两种输出;选配4G、以太网。
8、自动测量:可远程控制,无线传输,数据实时上传至物联网平台。
9、电路安全:有ESD、过压、过流、反接保护,确保电路稳定可靠。
10、安装便捷:安装结构简单,通用性高。
11、安全友好:低压供电,无电击;无放射源,无光污染。
12、采样流量:标准2.83L/min,气泵/风扇两种采样方式可选。

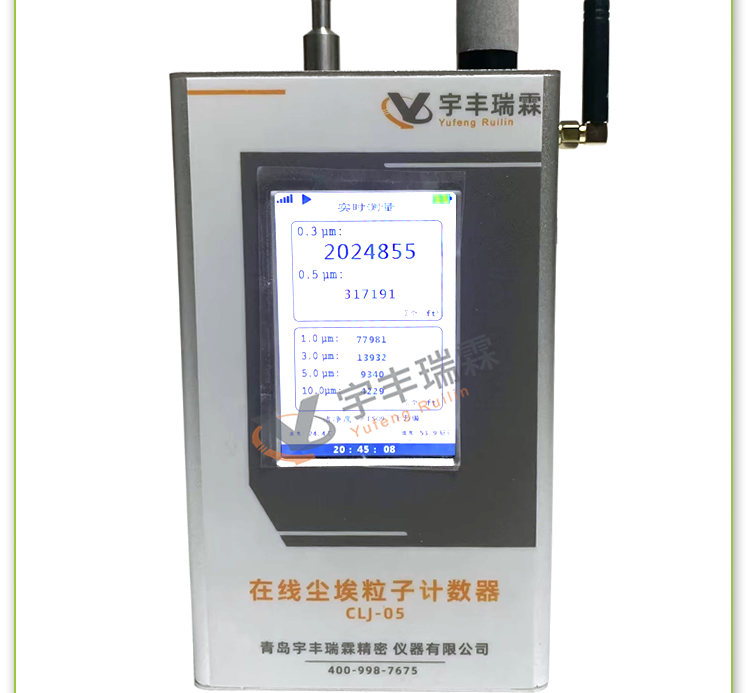

备注:CLJ-05粒子计数传感器,有两种规格(带屏幕显示/不带屏幕显示),根据需求选定,价格不同。
