一、产品简介

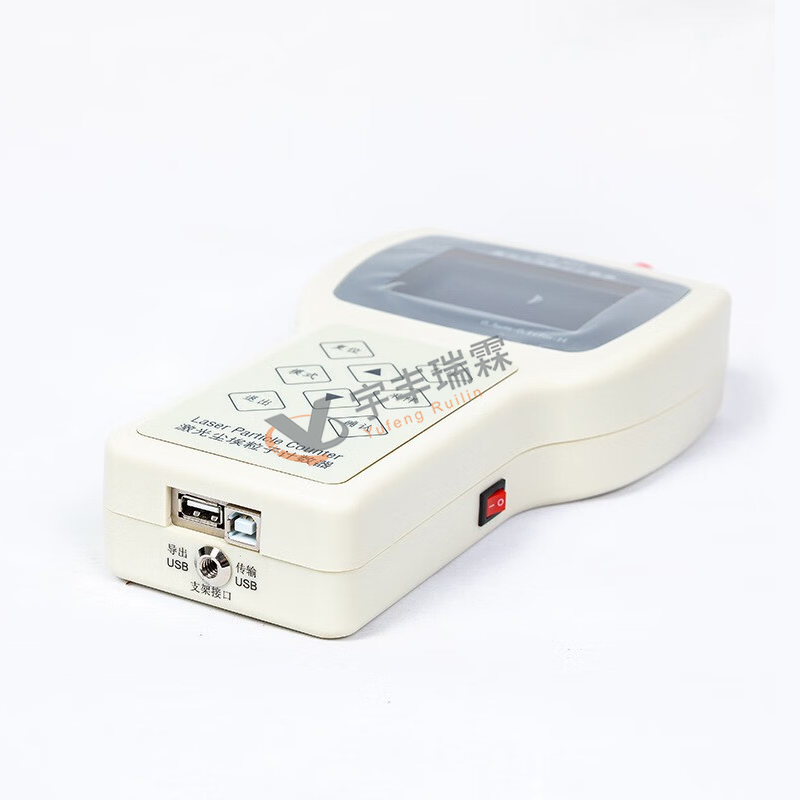

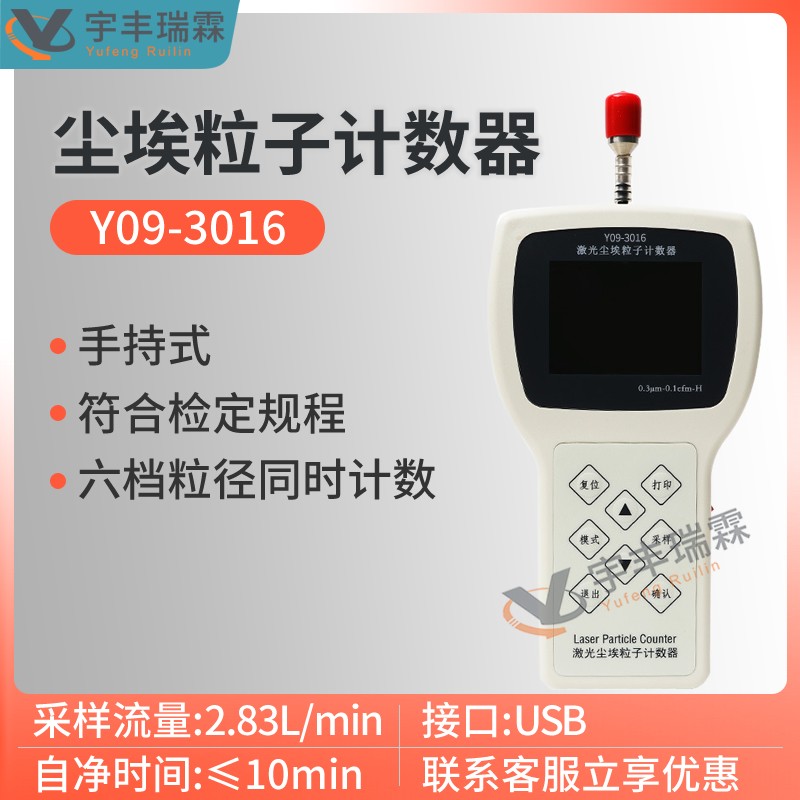

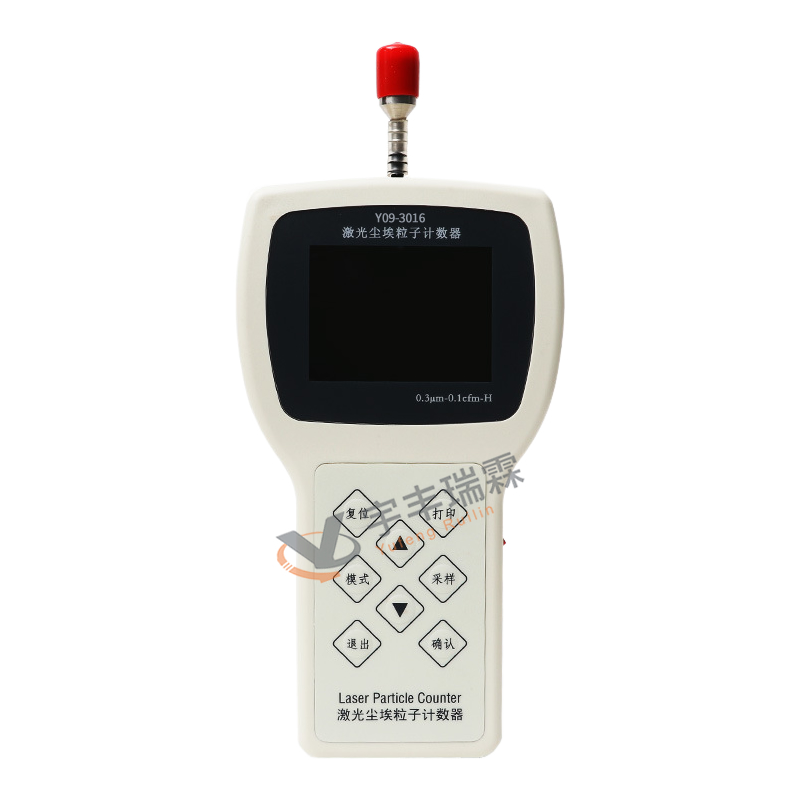

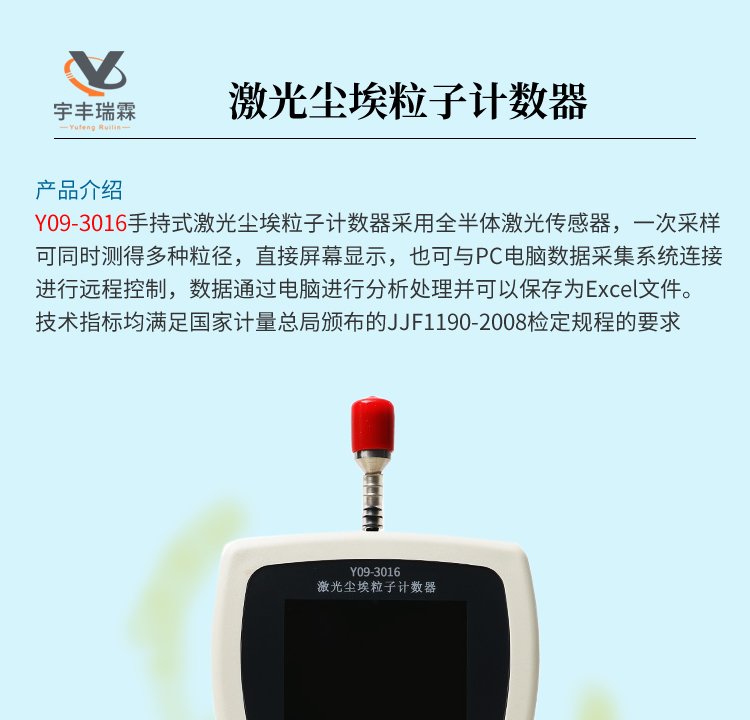

Y09-3016手持式激光尘埃粒子计数器采用全半体激光传感器，一次采样可同时测得多种粒径，直接屏幕显示，也可与PC电脑数据采集系统连接进行远程控制，数据通过电脑进行分析处理并可以保存为Excel文件。技术指标均满足国家计量总局颁布的JJF1190-2008检定规程的要求。

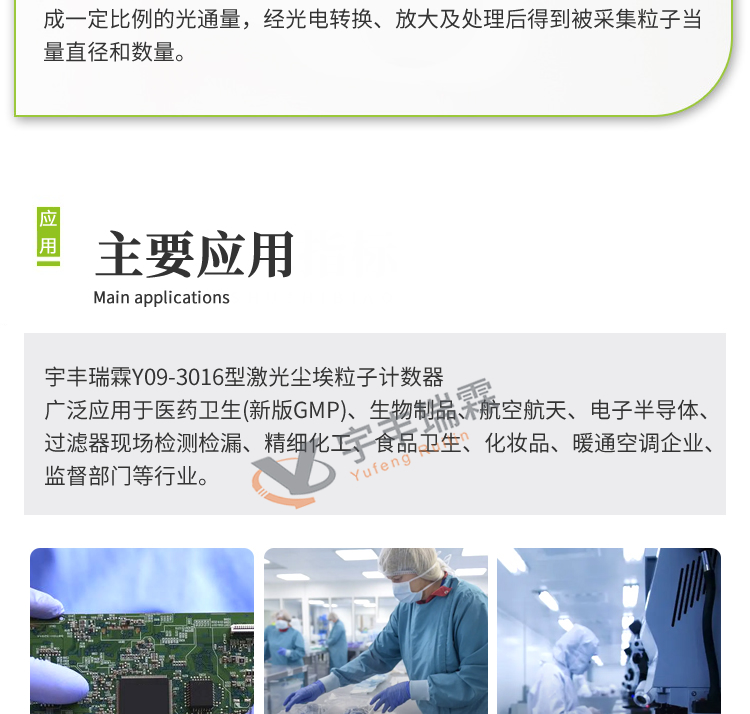

采用微电脑控制处理技术及半导体激光传感器技术及进口气泵，具有功能多、测量精度高、速度快、便于携带和操作简单等特点。仪器一次采样可同时测得多种粒径的尘埃粒子数，该产品已被广泛应用于电子生产企业洁净室检测；过滤器现场检测、检漏；可监测生物安全，HVAC系统，计算机室，饮料包装环境，汽车喷涂环境,微电子、生化制品、食品卫生、精细化工、精密机械和航空航天等生产和科研部门，是暖通空调企业及其监督管理部门贯彻GMP规范和电子生产企业仪器。

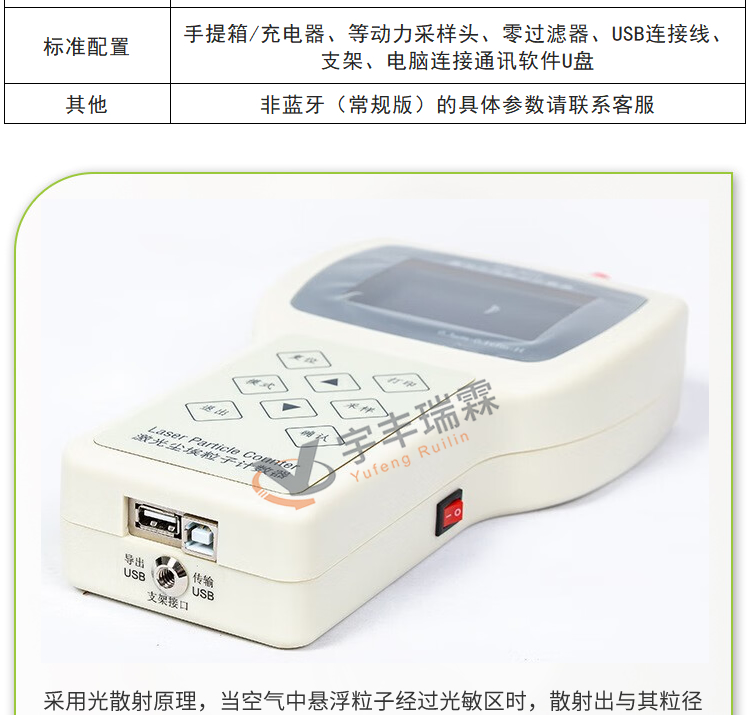

工作原理：采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。

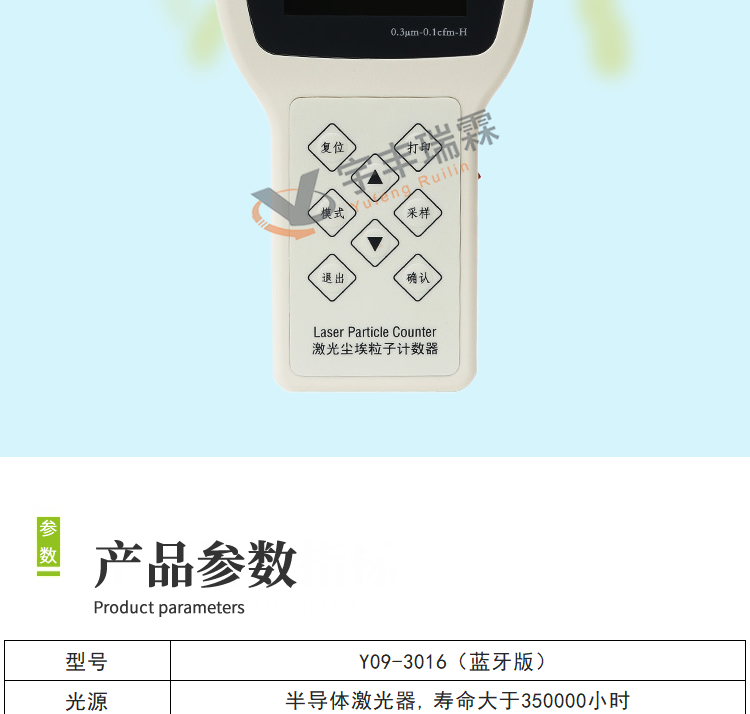

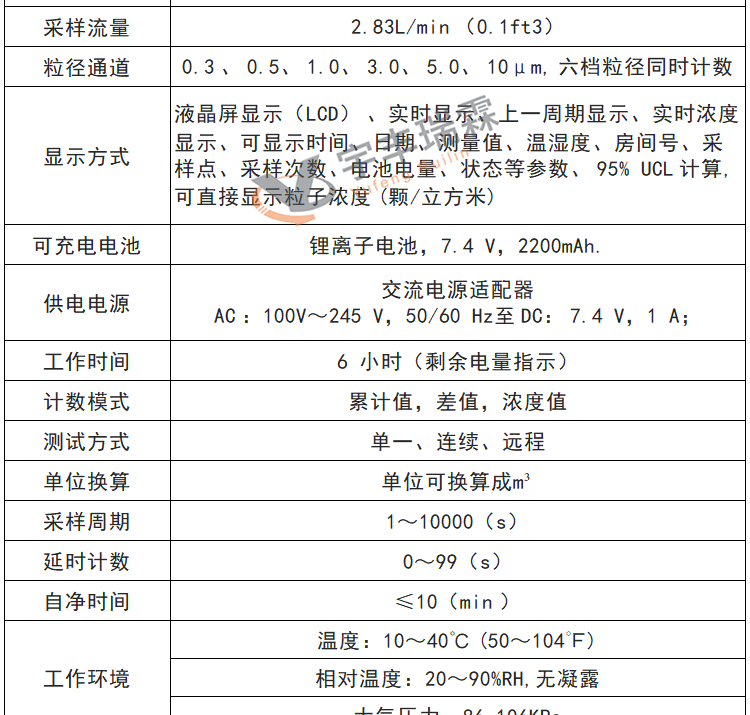

二、产品参数
| 型号 | Y09-3016（蓝牙版） |
| 光源 | 半导体激光器, 寿命大于350000小时 |
| 采样流量 | 2.83L/min （0.1ft3） |
| 粒径通道 | 0.3 、 0.5、 1.0、 3.0、 5.0、 10μm, 六档粒径同时计数 |
| 显示方式 | 液晶屏显示（LCD） 、实时显示、上一周期显示、实时浓度显示、可显示时间、日期、测量值、温湿度、房间号、采样点、采样次数、电池电量、状态等参数、 95% UCL 计算, 可直接显示粒子浓度 (颗/立方米) |
| 可充电电池 | 锂离子电池，7.4 V，2200mAh. |
| 供电电源 | 交流电源适配器 AC ：100V～245 V，50/60 Hz至 DC： 7.4 V，1 A； |
| 工作时间 | 6 小时（剩余电量指示） |
| 计数模式 | 累计值，差值，浓度值 |
| 测试方式 | 单一、连续、远程 |
| 单位换算 | 单位可换算成m³ |
| 采样周期 | 1～10000（s） |
| 延时计数 | 0～99（s） |
| 自净时间 | ≤10（min ） |
| 工作环境 | 温度：10～40℃ (50～104℉) |
| 相对温度：20～90%RH,无凝露 | |
| 大气压力：86-106KPa | |

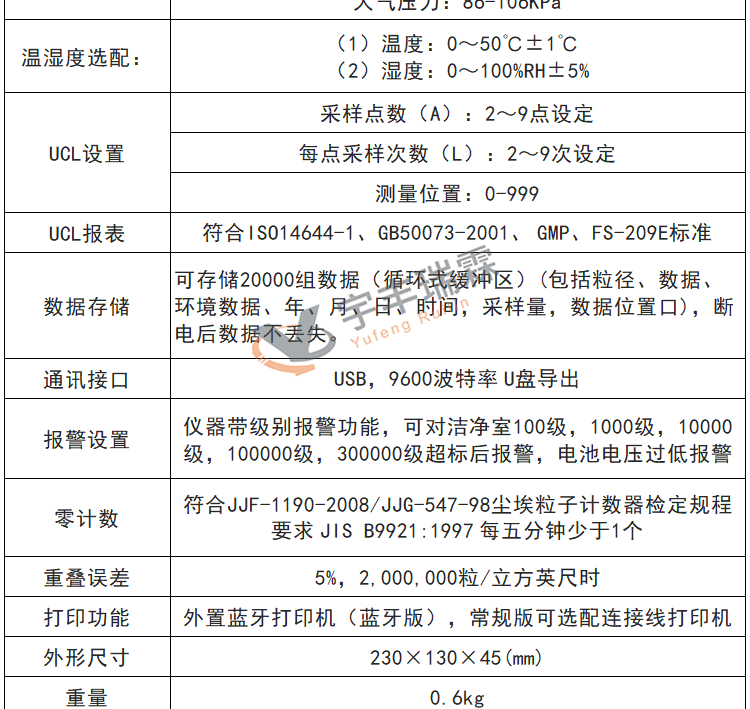

| 温湿度选配： | （1）温度：0～50℃±1℃. （2）湿度：0～100%RH±5% |
| UCL设置 | 采样点数（A）：2～9点设定 |
| 每点采样次数（L）：2～9次设定 | |
| 测量位置：0-999 | |
| UCL报表 | 符合ISO14644-1、GB50073-2001、 GMP、FS-209E标准 |
| 数据存储 | 可存储20000组数据（循环式缓冲区）(包括粒径、数据、环境数据、年、月、日、时间，采样量，数据位置口)，断电后数据不丢失。 |
| 通讯接口 | USB，9600波特率 U盘导出 |
| 报警设置 | 仪器带级别报警功能，可对洁净室100级，1000级，10000级，100000级，300000级超标后报警，电池电压过低报警 |
| 零计数 | 符合JJF-1190-2008/JJG-547-98尘埃粒子计数器检定规程要求 JIS B9921:1997 每五分钟少于1个 |
| 重叠误差 | 5%，2,000,000粒/立方英尺时 |
| 打印功能 | 外置蓝牙打印机（蓝牙版），常规版可选配连接线打印机 |
| 外形尺寸 | 230×130×45(mm) |
| 重量 | 0.6kg |

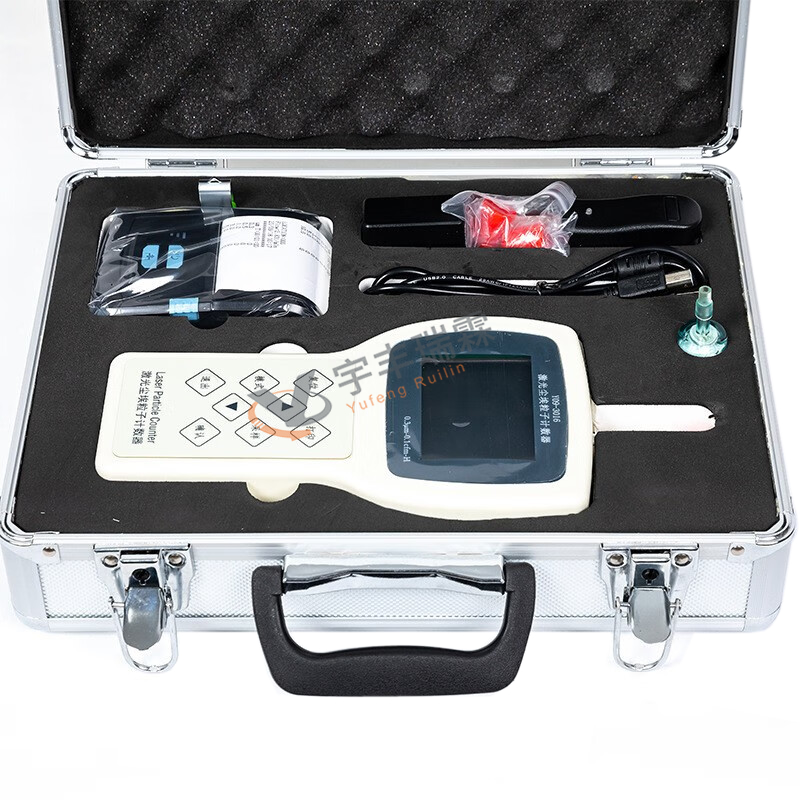

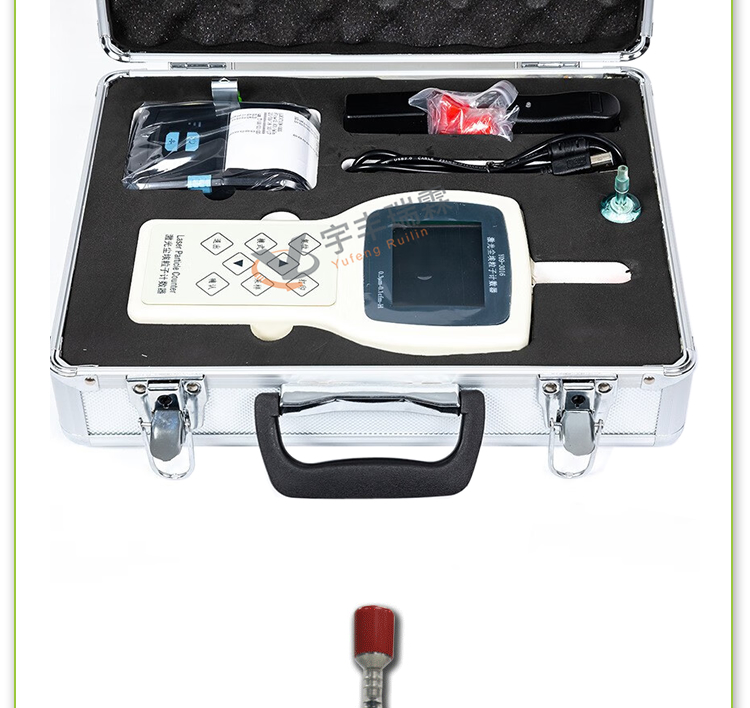

| 标准配置 | 手提箱/充电器、等动力采样头、零过滤器、USB连接线、支架、电脑连接通讯软件U盘 |
| 其他 | 非蓝牙（常规版）的具体参数请联系客服 |

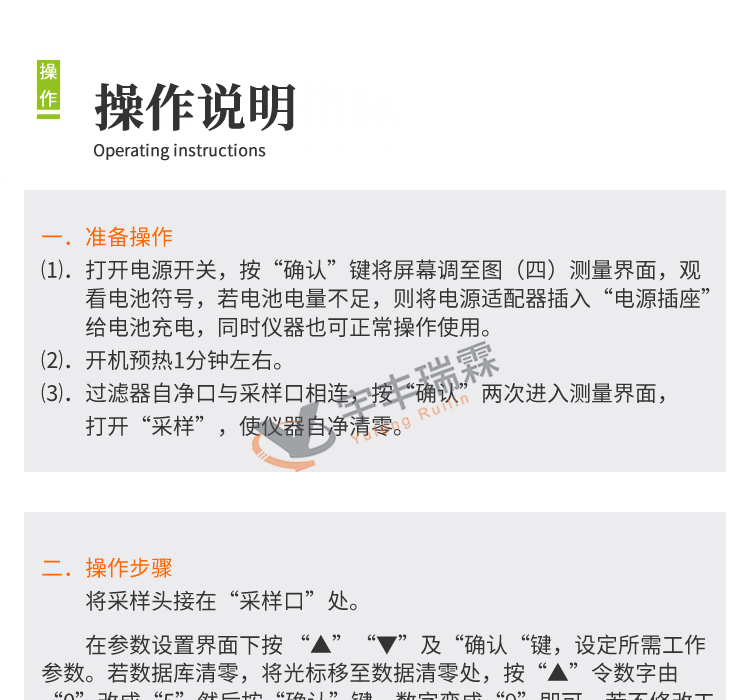

三、操作说明
１．准备操作
⑴．打开电源开关，按“确认”键将屏幕调至图（四）测量界面，观看电池符号，若电池电量不足，则将电源适配器插入“电源插座”，给电池充电，同时仪器也可正常操作使用。
⑵．开机预热1分钟左右。
⑶．过滤器自净口与采样口相连，按“确认”两次进入测量界面，打开“采样”，使仪器自净清零。
２．操作步骤
将采样头接在“采样口”处。
在参数设置界面下按 “▲”“▼”及“确认“键，设定所需工作参数。若数据库清零，将光标移至数据清零处，按“▲”令数字由“0”改成“5”然后按“确认”键，数字变成“9”即可。若不修改工作参数，直接按“确认”键进入测量界面。

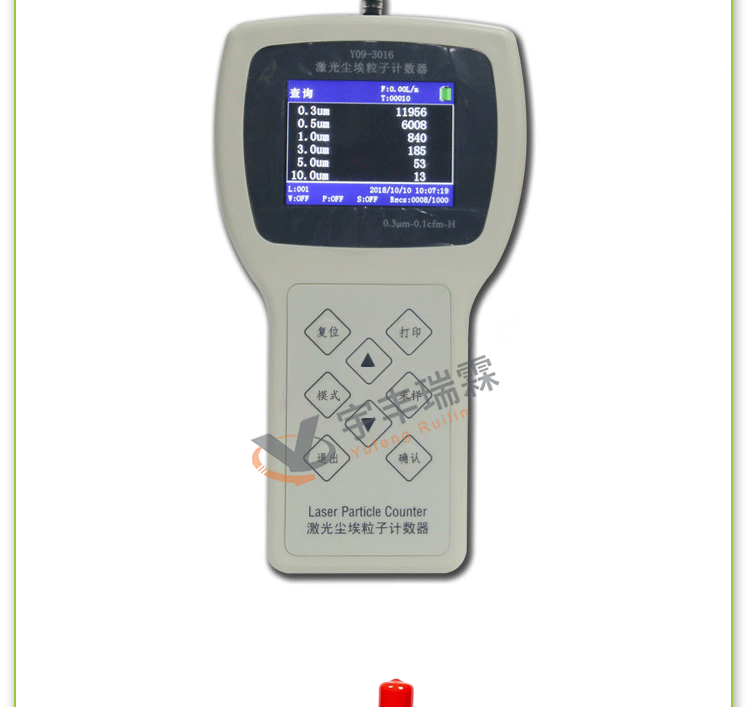

按“确认”键进入测量界面后，按“采样”键，打开泵源进行采样测试，采集数据。若采样结果理想，则按“确认”键，令液晶屏下方“Rec”为ON，存贮采样数据，否则就按“确认”键，令“Rec”为OFF。按“模式”键，转换显示方式。按“▲”“▼”键，在第一、第三状态可翻动观察以前某周期采样记录。再按“采样”键，则为关。
在测试界面时，若需改变工作参数，按“退出”键退回到参数设置状态进行。
